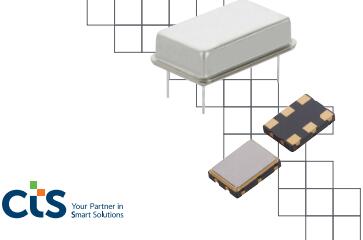

網絡同步及定時模塊用的CTS有源晶振料號與原廠編碼列表獨家推送
通訊與互聯網已經成為當今時代不可缺少的東西,只要生活在人群中我們每天都在使用,而且覆蓋了每個人的生活和工作當中,那么背后是什么東西在支撐著我們享受著,網絡與通訊帶來的便利和現代生活呢?答案當然是科技,但再厲害的科技也是由一樣樣不同的電子元器件支持的.而石英晶振又是其中不可缺少的一種,它是由壓電材料做成的,本身具有壓電效應和逆壓電效應,大多數的電子,數碼,智能型產品都要用到它.
全球專門量產這種石英頻率組件的廠家,據不完全統計在10000家以上,美國的CTS晶振品牌,是目前行業里成立時間最長,資歷最深,經驗最豐富的一家,創辦于1896年,至今已經有123年的歷史了.CTS集團旗下頻率組件模塊的產品分類主要有石英晶體,SPXO振蕩器,TCXO振蕩器,VCXO振蕩器,VC-TCXO振蕩器,OCXO振蕩器等常用類型.廣泛應用到電信,IT,網絡,國防,航空航天,工業,智能醫療,交通運輸等行業產品.
這幾年CTS晶振著重研發應用于網絡定時與同步模塊設備身上的石英晶體振蕩器,而且一直在往小型化,薄型化,重量輕的方向的發展,到現在已經形成不小的規模.CTS提供了業界最廣泛的晶體振蕩器(XO)系列.從最小的封裝到最高的頻率(大于1.0GHz),并提供包括CMOS,LVPECL,LVDS和SINEWAVE在內的多種輸出,我們甚至為最具挑戰性的應用提供了解決方案.
表1是CTS晶振品牌中性能較高的部分振蕩器產品型號,和主要的規格參數選項,封裝尺寸都是3.2x2.5x1.1mm的,屬于比較常規的一種體積,市場上對這種尺寸的3225mm振蕩器需求量非常大.符合ROHS和無鉛的環保要求,頻率穩定性在±20ppm,工作溫度常規-20℃~+70℃,還可以拓展到-40℃~+85℃高溫,用于網絡定時/同步模塊,無線蜂窩,WiFi路由器,無線局域網,千兆光纖等網絡設備.
第二個表格是CTS公司為網絡同步與定時系統方案,提供的符合產品要求的高性能有源晶振原廠編碼,比較有意思的是,這些編碼可精確到任何一種重要的規格參數.比如包含了系列料號,具體的頻率,電源電壓,輸出方式,工作溫度,頻率穩定度,封裝尺寸等信息.所以現在也比較受用戶喜歡,只需要一條編碼就可以精準無誤的購買到需要的石英晶振產品.
網絡同步及定時模塊用的CTS有源晶振料號與原廠編碼列表獨家推送
通訊與互聯網已經成為當今時代不可缺少的東西,只要生活在人群中我們每天都在使用,而且覆蓋了每個人的生活和工作當中,那么背后是什么東西在支撐著我們享受著,網絡與通訊帶來的便利和現代生活呢?答案當然是科技,但再厲害的科技也是由一樣樣不同的電子元器件支持的.而石英晶振又是其中不可缺少的一種,它是由壓電材料做成的,本身具有壓電效應和逆壓電效應,大多數的電子,數碼,智能型產品都要用到它.
全球專門量產這種石英頻率組件的廠家,據不完全統計在10000家以上,美國的CTS晶振品牌,是目前行業里成立時間最長,資歷最深,經驗最豐富的一家,創辦于1896年,至今已經有123年的歷史了.CTS集團旗下頻率組件模塊的產品分類主要有石英晶體,SPXO振蕩器,TCXO振蕩器,VCXO振蕩器,VC-TCXO振蕩器,OCXO振蕩器等常用類型.廣泛應用到電信,IT,網絡,國防,航空航天,工業,智能醫療,交通運輸等行業產品.
表1:低抖動和高頻時鐘振蕩器推薦型號:
| 型號 | 尺寸[mm] | 輸出邏輯 | 頻率范圍[MHz] | 相位抖動[fsMax] | 電源電壓 |
| 634C,634P/L | 3.2x2.5x1.1 | HCMOS/LVPECL/LVDS | 10~1000 | 65/5000 | 2.5V/3.3V |
| 654C,654P/L | 3.2x2.5x1.1 | HCMOS/LVPECL/LVDS | 10~ 1000 | 600 | 2.5V/3.3V |
| 656C,656P/L | 3.2x2.5x1.1 | HCMOS/LVPECL/LVDS | 10~1000 | 600 | 2.5V/3.3V |
| 633 | 3.2x2.5x1.1 | LVPECL/LVDS | 10~220 | 600 | 2.5V/3.3V |
| 653 | 3.2x2.5x1.1 | LVPECL/LVDS | 10~320 | 500 | 2.5V/3.3V |
| 637 | 3.2x2.5x1.1 | LVPECL/LVDS | 10~320 | 500 | 2.5V/3.3V |
| 655 | 3.2x2.5x1.1 | LVPECL/LVDS | 80~170 | 500 | 2.5V/3.3V |
| 638 | 3.2x2.5x1.1 | LVPECL/LVDS | 80~170 | 最大100典型值200 | 2.5V/3.3V |
| VF901480 | 3.2x2.5x1.1 | LVPECL/LVDS | 10~320 | 最大100典型值200 | 3.3V |
| VF901380 | 3.2x2.5x1.1 | LVPECL/LVDS | 19~200 | 55 | 3.3V |
| VF901377 | 3.2x2.5x1.1 | LVPECL/LVDS | 8K~ 200 | 55 | 3.3V |
| VF900990 | 3.2x2.5x1.1 | LVPECL/LVDS | 19~200 | 35 | 3.3V |
表2:CTS有源晶振料號與對應的原廠編碼:
| 636L3C012M00000 | 636晶振 | 12MHz | (5.00mmx3.20mm) |
| 636L3C025M00000 | 636晶振 | 25MHz | (5.00mmx3.20mm) |
| 636L3I025M00000 | 636晶振 | 25MHz | (5.00mmx3.20mm) |
| 636L3C018M43200 | 636晶振 | 18.432MHz | (5.00mmx3.20mm) |
| 636L3C020M00000 | 636晶振 | 20MHz | (5.00mmx3.20mm) |
| 636L3C024M00000 | 636晶振 | 24MHz | (5.00mmx3.20mm) |
| 636L3C048M00000 | 636晶振 | 48MHz | (5.00mmx3.20mm) |
| 636L3I003M68640 | 636晶振 | 3.6864MHz | (5.00mmx3.20mm) |
| 636L3C024M57600 | 636晶振 | 24.576MHz | (5.00mmx3.20mm) |
| 636L3I050M00000 | 636晶振 | 50MHz | (5.00mmx3.20mm) |
| 625L3I006M00000 | 625晶振 | 6MHz | (2.50mmx2.00mm) |
| 625L3C040M00000 | 625晶振 | 40MHz | (2.50mmx2.00mm) |
| 625L3I004M00000 | 625晶振 | 4MHz | (2.50mmx2.00mm) |
| 625L3I003M68640 | 625晶振 | 3.6864MHz | (2.50mmx2.00mm) |
| 625L3I013M00000 | 625晶振 | 13MHz | (2.50mmx2.00mm) |
| 625L3I032M00000 | 625晶振 | 32MHz | (2.50mmx2.00mm) |
| 625M3I014M31818 | 625晶振 | 14.31818MHz | (2.50mmx2.00mm) |
| 625M3I025M00000 | 625晶振 | 25MHz | (2.50mmx2.00mm) |
| 625M3I040M00000 | 625晶振 | 40MHz | (2.50mmx2.00mm) |
| 625M3I050M00000 | 625晶振 | 50MHz | (2.50mmx2.00mm) |
| 632L3I011M05920 | 632晶振 | 11.0592MHz | (3.20mmx2.50mm) |
| 632N3I025M00000 | 632晶振 | 25MHz | (3.20mmx2.50mm) |
| 632L3I014M74560 | 632晶振 | 14.7456MHz | (3.20mmx2.50mm) |
| 632N3I033M00000 | 632晶振 | 33MHz | (3.20mmx2.50mm) |
| 632L3I013M00000 | 632晶振 | 13MHz | (3.20mmx2.50mm) |
| 632L3I024M57600 | 632晶振 | 24.576MHz | (3.20mmx2.50mm) |
| 632L3I036M86400 | 632晶振 | 36.864MHz | (3.20mmx2.50mm) |
| 632L3I050M00000 | 632晶振 | 50MHz | (3.20mmx2.50mm) |
| 632L3I044M00000 | 632晶振 | 44MHz | (3.20mmx2.50mm) |
| TC32M5I32K7680 | TC32晶振 | 32.768kHz | (3.20mmx2.50mm) |
| TC25L5I32K7680 | TC25晶振 | 32.768kHz | (2.50mmx2.00mm) |
| TC25M5I32K7680 | TC25晶振 | 32.768kHz | (2.50mmx2.00mm) |
| 636L3C050M00000 | 636晶振 | 50MHz | (5.00mmx3.20mm) |
| 636L3C027M00000 | 636晶振 | 27MHz | (5.00mmx3.20mm) |
| 636L3C003M68640 | 636晶振 | 3.6864MHz | (5.00mmx3.20mm) |
| 636L3C016M00000 | 636晶振 | 16MHz | (5.00mmx3.20mm) |
| 636L3C008M00000 | 636晶振 | 8MHz | (5.00mmx3.20mm) |
| 636L3I024M57600 | 636晶振 | 24.576MHz | (5.00mmx3.20mm) |
| 636L3I020M00000 | 636晶振 | 20MHz | (5.00mmx3.20mm) |
| 636L3I030M00000 | 636晶振 | 30MHz | (5.00mmx3.20mm) |
| 636L3C028M63636 | 636晶振 | 28.63636MHz | (5.00mmx3.20mm) |
| 636L3C033M33300 | 636晶振 | 33.333MHz | (5.00mmx3.20mm) |
| 636L3C044M00000 | 636晶振 | 44MHz | (5.00mmx3.20mm) |
| 636L3I010M00000 | 636晶振 | 10MHz | (5.00mmx3.20mm) |
| 636L3I016M00000 | 636晶振 | 16MHz | (5.00mmx3.20mm) |
| 636L3I001M84320 | 636晶振 | 1.8432MHz | (5.00mmx3.20mm) |
| 636L3I007M37280 | 636晶振 | 7.3728MHz | (5.00mmx3.20mm) |
| 636L3I035M32800 | 636晶振 | 35.328MHz | (5.00mmx3.20mm) |
| 636L3I014M74560 | 636晶振 | 14.7456MHz | (5.00mmx3.20mm) |
| 636L3I012M00000 | 636晶振 | 12MHz | (5.00mmx3.20mm) |
| 636L3I008M00000 | 636晶振 | 8MHz | (5.00mmx3.20mm) |
| 636L3C014M31818 | 636晶振 | 14.31818MHz | (5.00mmx3.20mm) |
| 636L3I048M00000 | 636晶振 | 48MHz | (5.00mmx3.20mm) |
| 636L3C033M00000 | 636晶振 | 33MHz | (5.00mmx3.20mm) |
| 636L3I024M00000 | 636晶振 | 24MHz | (5.00mmx3.20mm) |
| 636L3C032M00000 | 636晶振 | 32MHz | (5.00mmx3.20mm) |
| 636L3C016M38400 | 636晶振 | 16.384MHz | (5.00mmx3.20mm) |
| 636L3C014M74560 | 636晶振 | 14.7456MHz | (5.00mmx3.20mm) |
| 636L3I004M00000 | 636晶振 | 4MHz | (5.00mmx3.20mm) |
| 636L3I020M48000 | 636晶振 | 20.48MHz | (5.00mmx3.20mm) |
